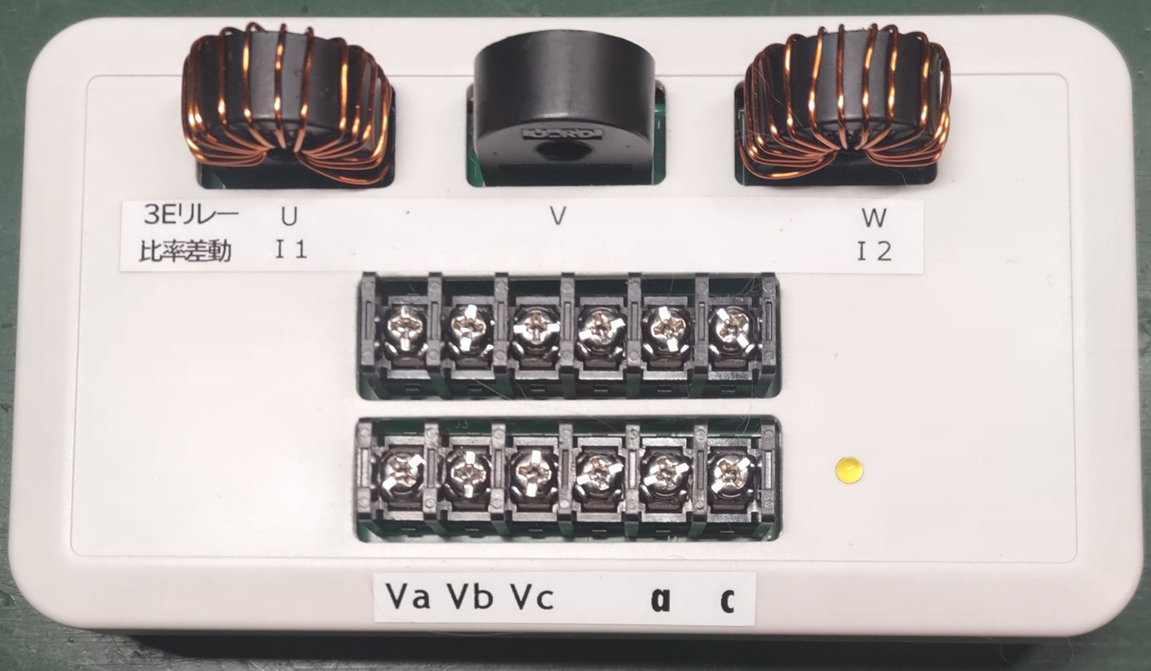

3相入力シミュレーター 3Phase-Ry-Sim

こんな方におすすめ

• コージェネレーション設備の比率差動・界磁喪失（オフセットMho円）・FR（周波数継電器）の試験練習をしたい
• お手持ちの試験機の操作に、実際の電圧・電流を入力しながら慣れたい。　特にNF試験機を始めて購入された方にはおすすめです。
• 試験機の出力（電圧・電流・位相）が正しく出ているか、ベクトル図や波形で目で見て確認したい
• 年次点検前に、保護継電器の動作特性を手元で確認しておきたい
• 新人技術者の教育・研修用に、繰り返し試験練習できる環境が欲しい

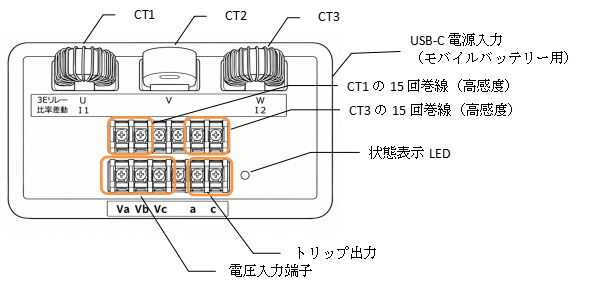

製品概要

本器は各種保護継電器の動作試験用三相入力シミュレーターです。スマートフォンやパソコンのブラウザから接続し、電圧・電流・位相・周波数の整定値を自由変更して、実際の保護継電器と同じように動作判定をさせることが出来ます。

対応継電器モード

比率差動（変圧器保護）・界磁喪失（同期発電機保護）・FR（系統連系の必須要件）は、コージェネレーション設備の保護でよく使われる継電器です。弟分にあたる「Multi-Relay-Sim」には無い、本機だけの機能です。RPR・DGR・OCRも一通り搭載しています。

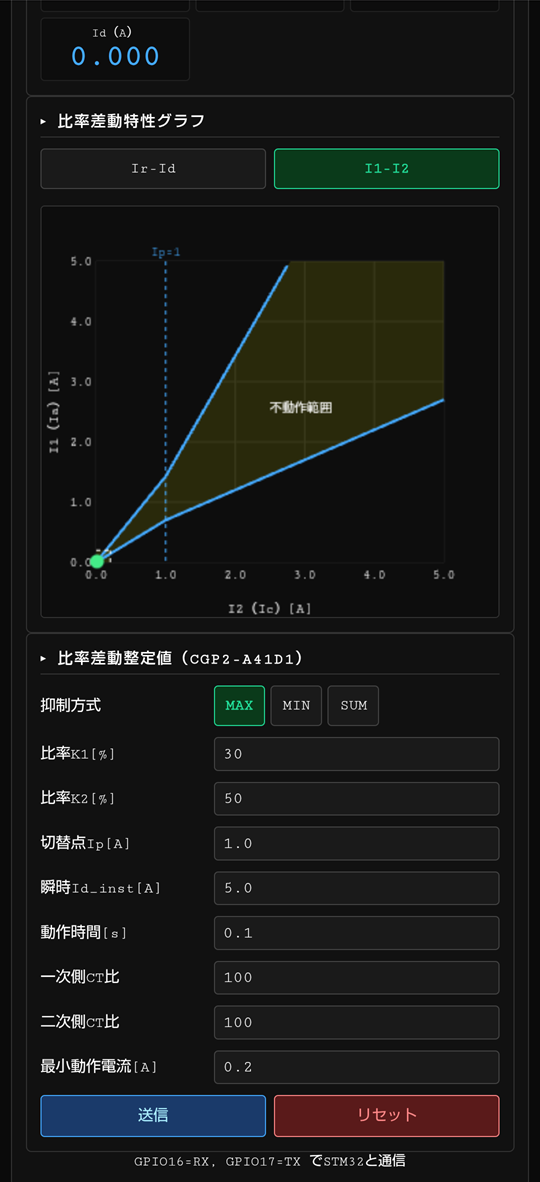

比率差動：K1・K2整定と動作特性

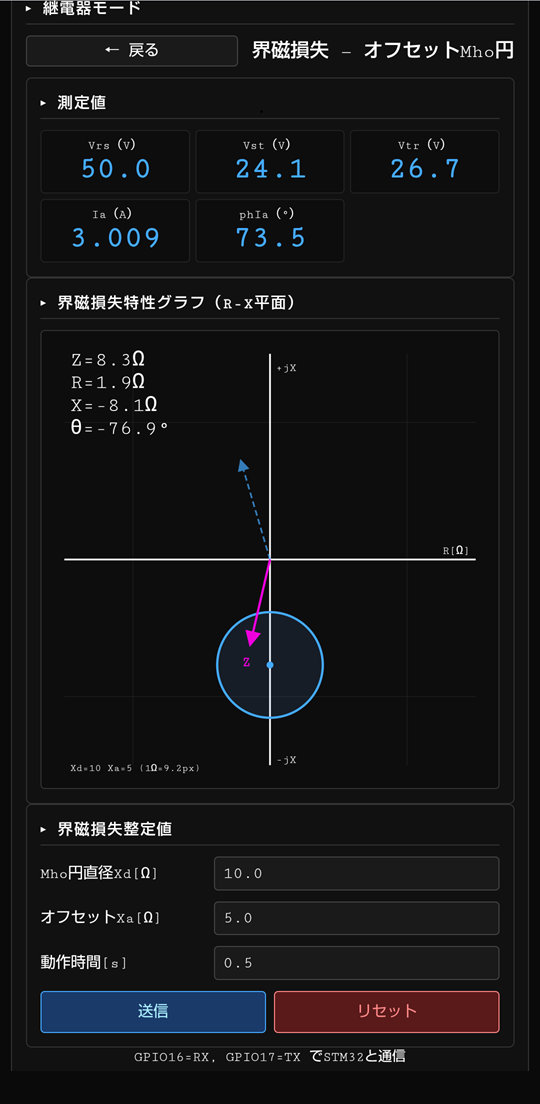

界磁喪失：オフセットMho円で軌跡表示

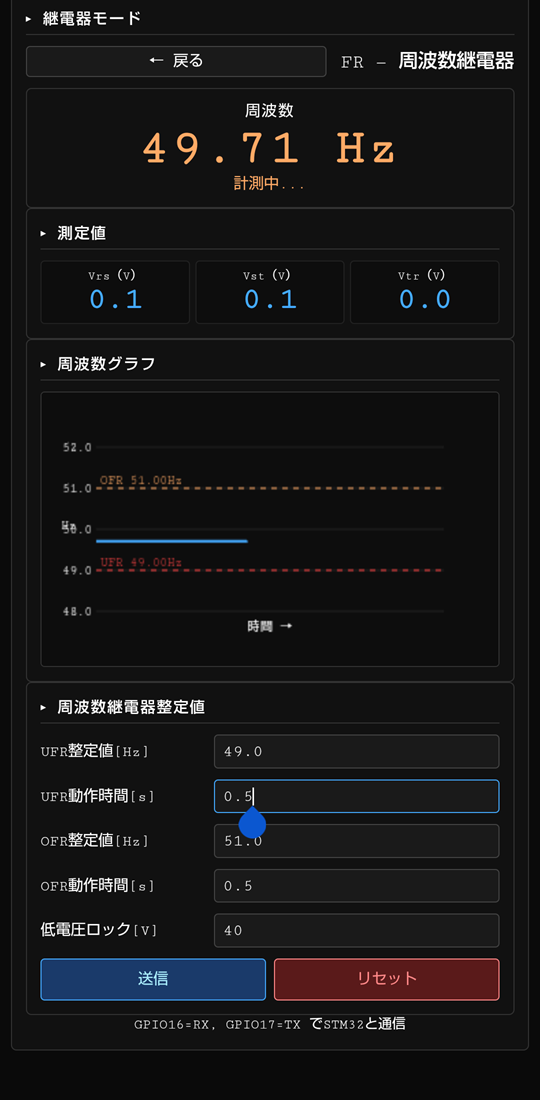

FR：周波数の大表示とUFR/OFR整定

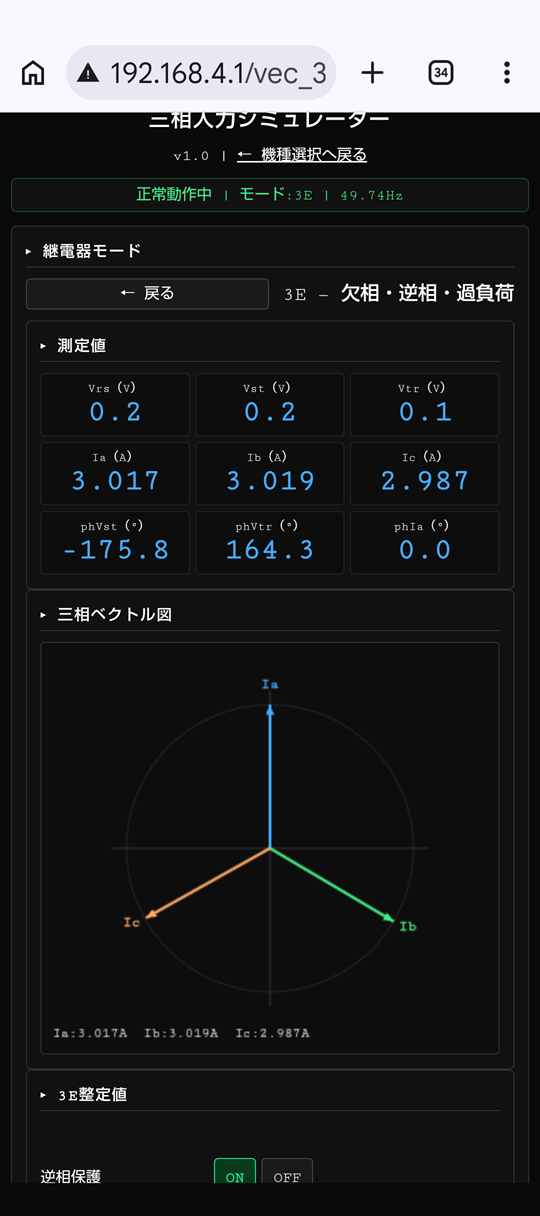

3E：欠相・逆相・過負荷もあわせて搭載

補正・確認機能

• 電圧・電流・位相・周波数の校正機能（基準器の値を入力するだけで自動計算）

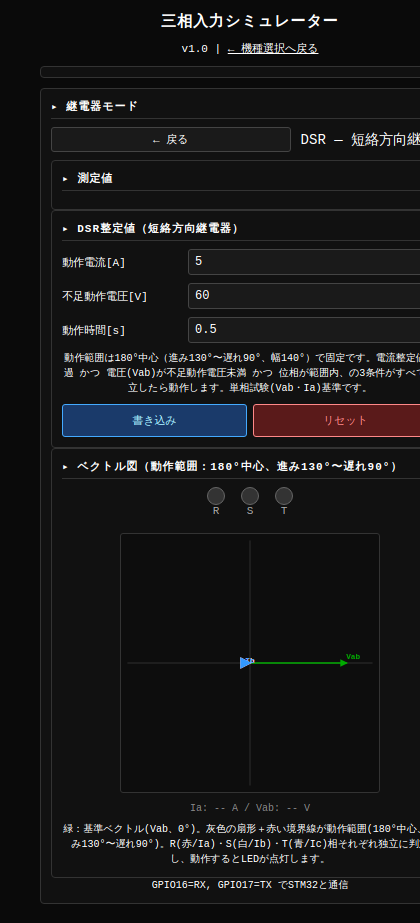

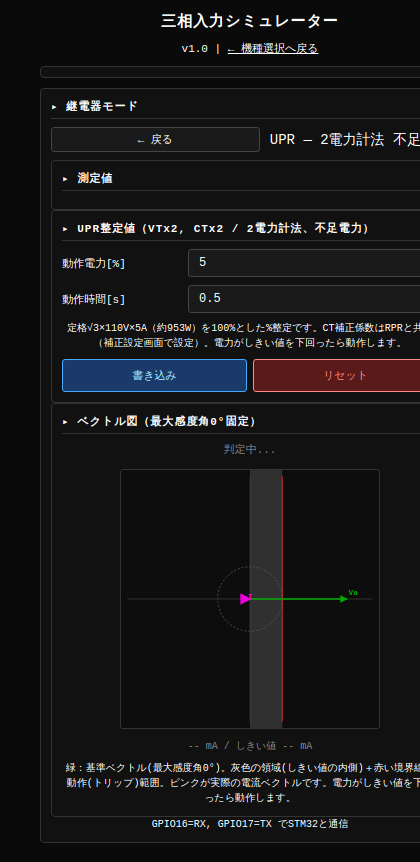

• 電圧・電流ベクトル図をリアルタイム表示 — お手持ちの試験機が正しい位相で出力できているか一目で確認
• 波形表示（オシロスコープ風、一時停止・時間カーソルによる時間差測定に対応） — 波形の乱れや異常もその場でチェック

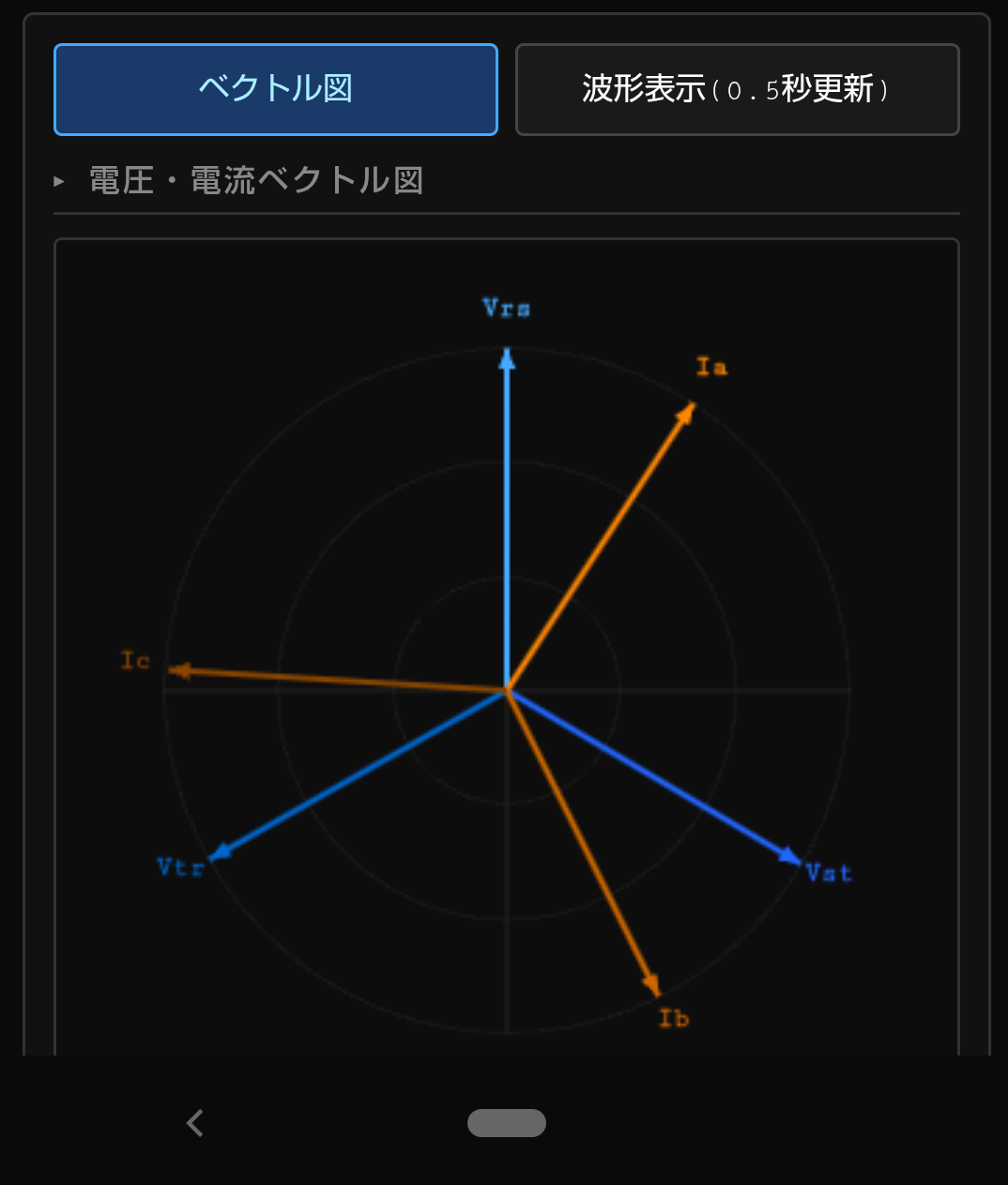

補正設定・ベクトル図

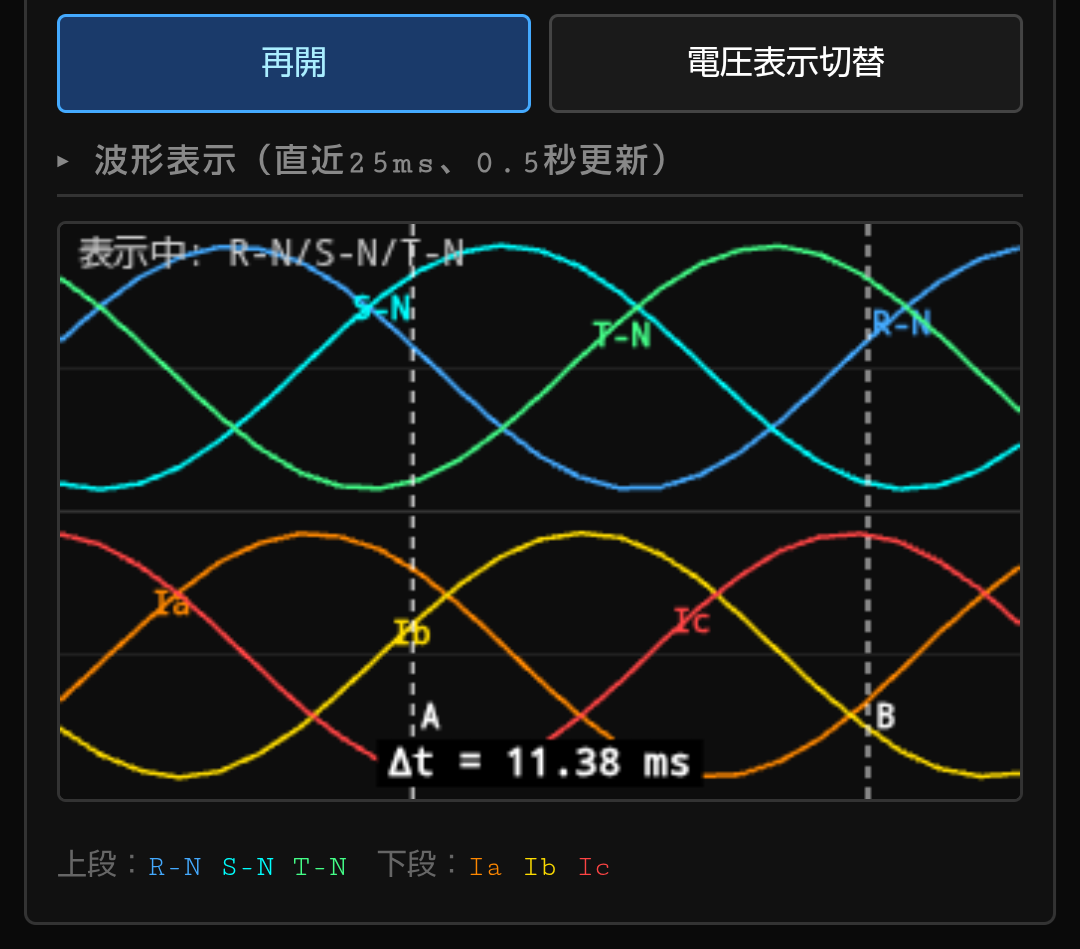

波形表示（オシロスコープ風）

特長

• スマートフォン・パソコンのブラウザだけで操作（アプリのインストール不要）
• 本体のWi-Fiアクセスポイントに接続するだけで、その場ですぐ使える
• 整定値は自動保存され、電源を切っても次回そのまま復元
• 複数端末から同時接続して操作可能
