第2世代継電器シミュレーター Multi-Ry-SIM
multi-ry-sim 継電器シミュレーター
iPhoneでも使える！継電器の操作練習と試験補助を1台で
こんなことができます
- お手持ちの試験機から実際に電圧電流をかけて動作点や動作時間を測定する練習ができます。
- DUTシリーズやDVRR-72など、操作が複雑な継電器の整定操作を画面上で練習できます
- iPhone、Android、タブレット、PCのブラウザから操作できます（専用アプリ不要）
- 新型の継電器に対応するファイルを追加するだけで、対応機種を増やせます
- 若手への継電器の動作原理の教育にも活用できます
Multi-ry-sim とは
多種類の継電器（OCR・OVGR・UVR・DGR・RPR）の整定操作と試験補助を1台で行える、 電気管理技術者向けのシミュレーターです。 マイコンを搭載した小型のハードウェアと、スマートフォンやタブレットの ブラウザから操作する仕組みで構成されています。
3つの大きな進化
① iPhoneに対応
従来のBluetooth方式からWiFi＋Webブラウザ方式に変更したことで、 iPhone、Androidスマホ、タブレット、PCどれからでも使えるようになりました。 専用アプリのインストールも不要です。
② 操作練習にも使える

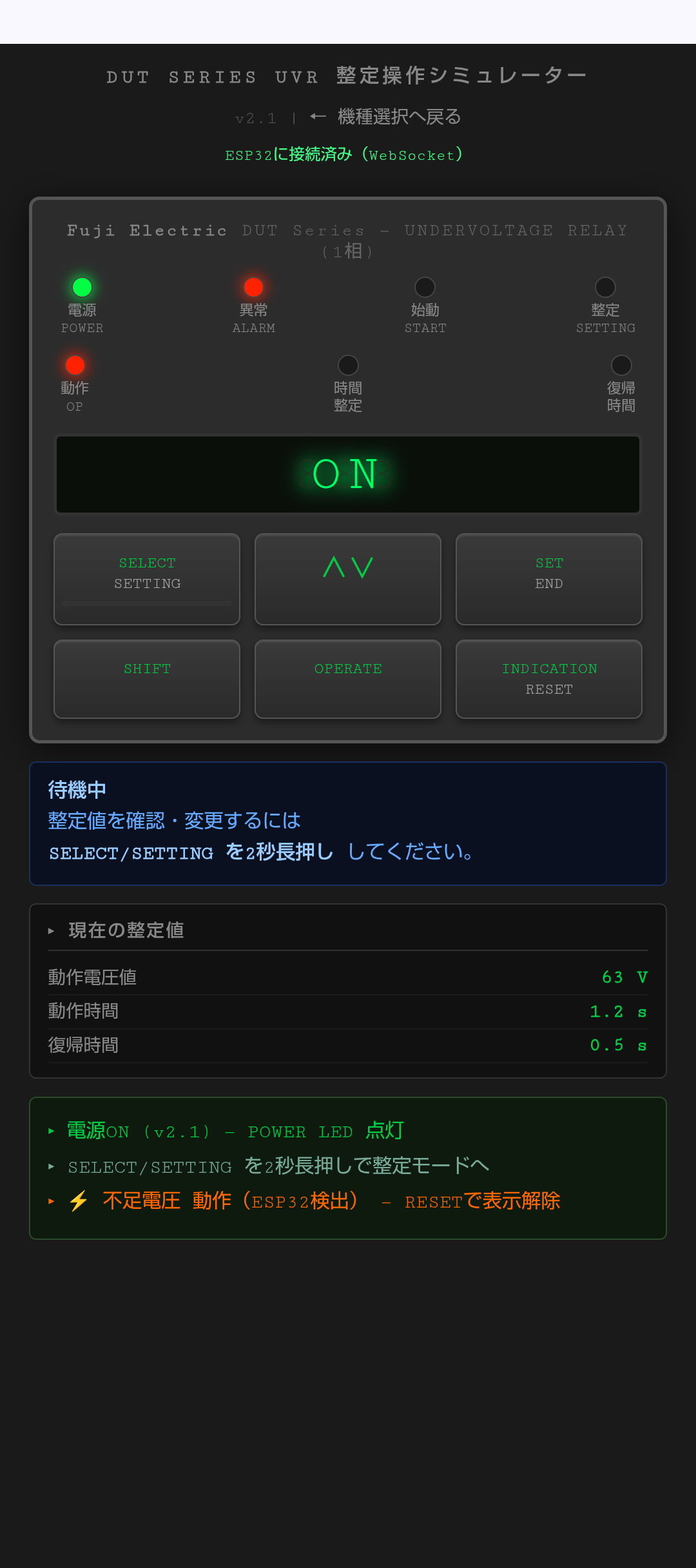

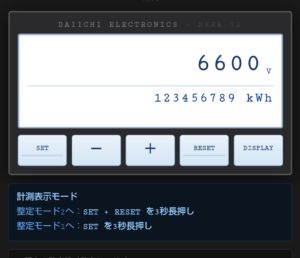

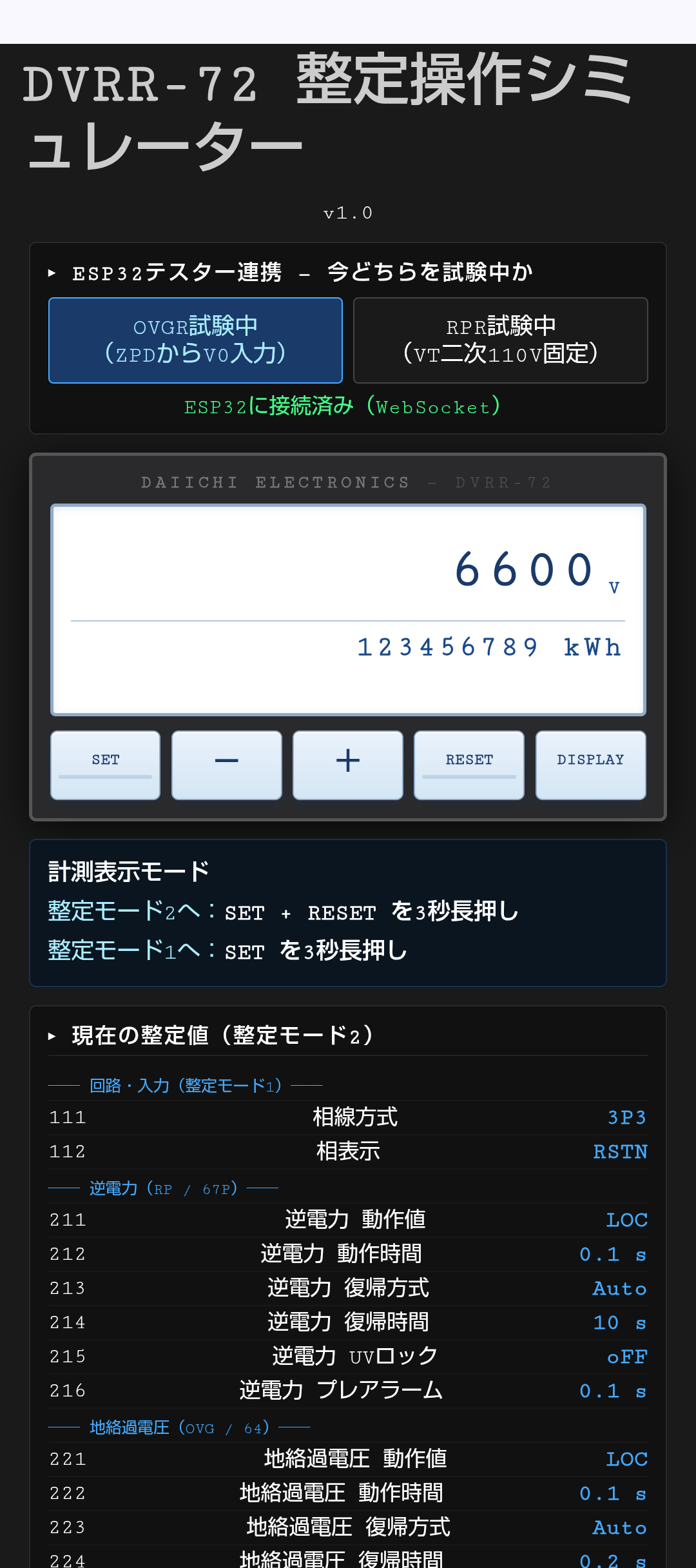

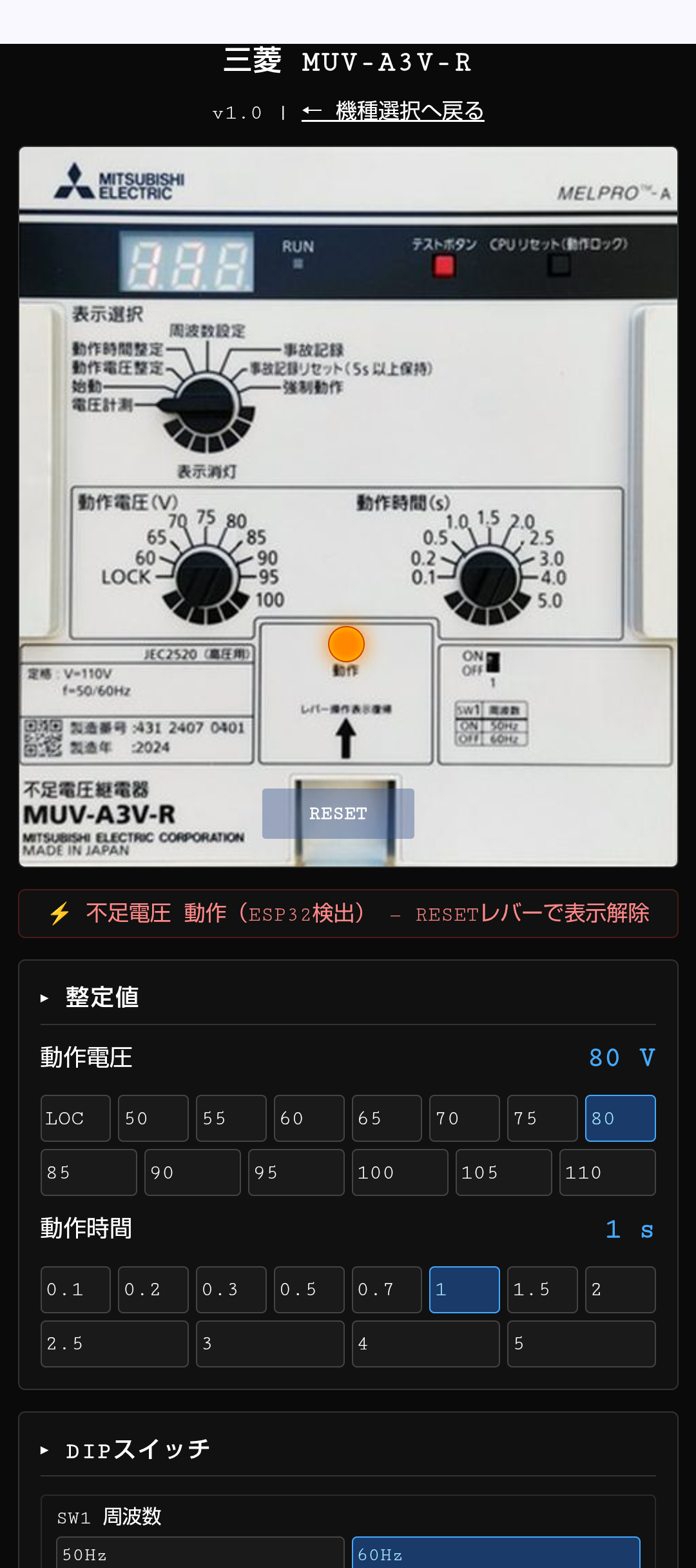

実機の操作画面を忠実に再現しているので、現場に行く前のリハーサルや 新人教育の教材としてお使いいただけます。 DUTシリーズやDVRR-72のような操作が難解な機種でも、画面上で安全に練習できます。
③ 対応機種が増え続ける
新しい継電器に対応するHTMLファイルを追加するだけで機種を増やせる仕組みです。 ユーザー自身でWiFi経由のアップデート（OTA）が可能なので、 機種追加のたびにお預かりする必要がありません。

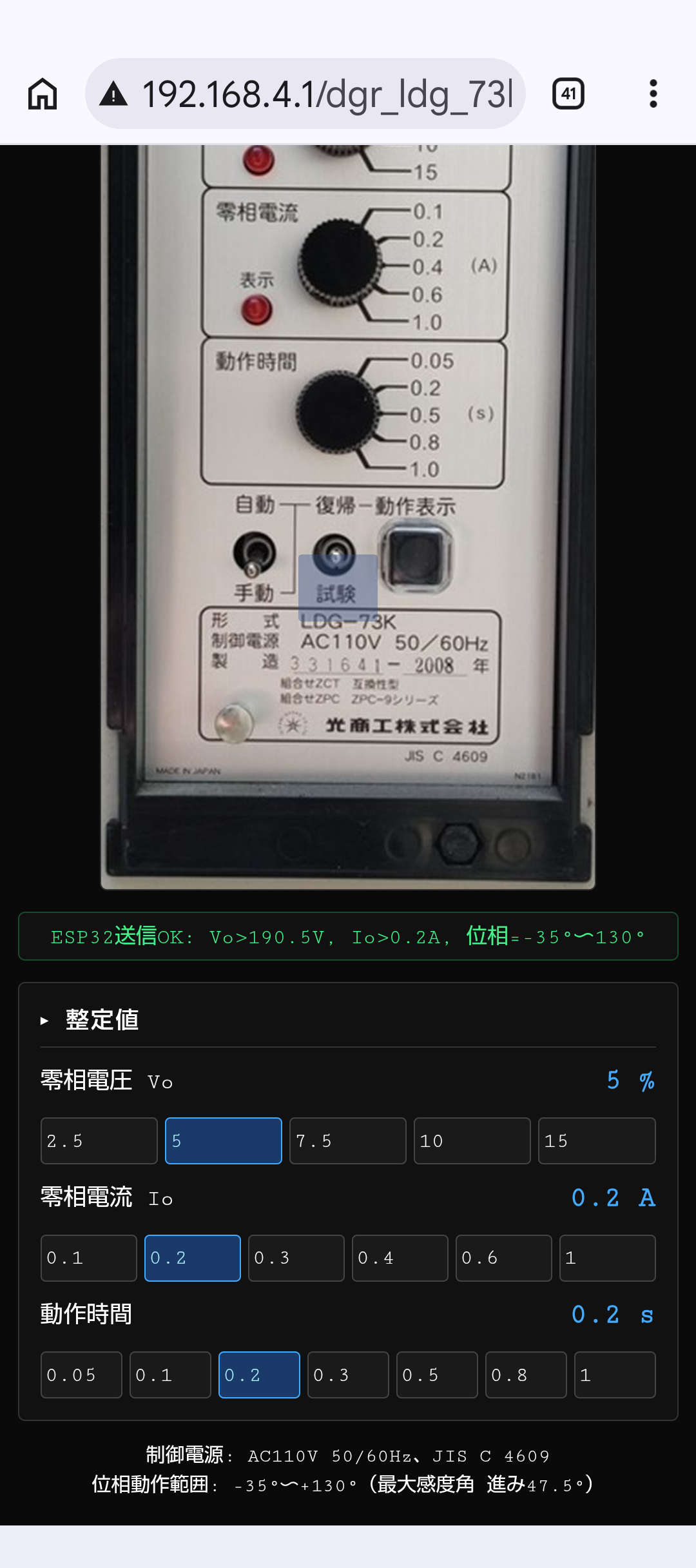

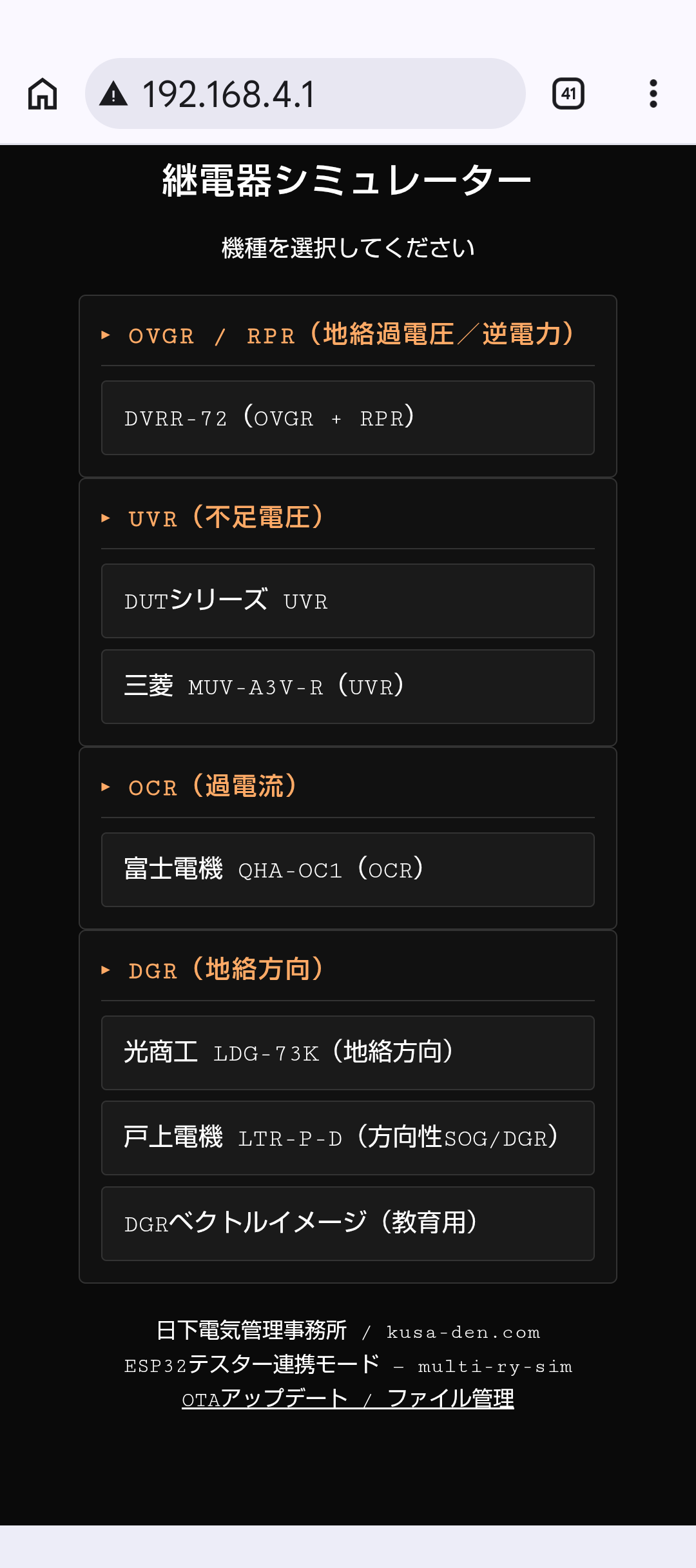

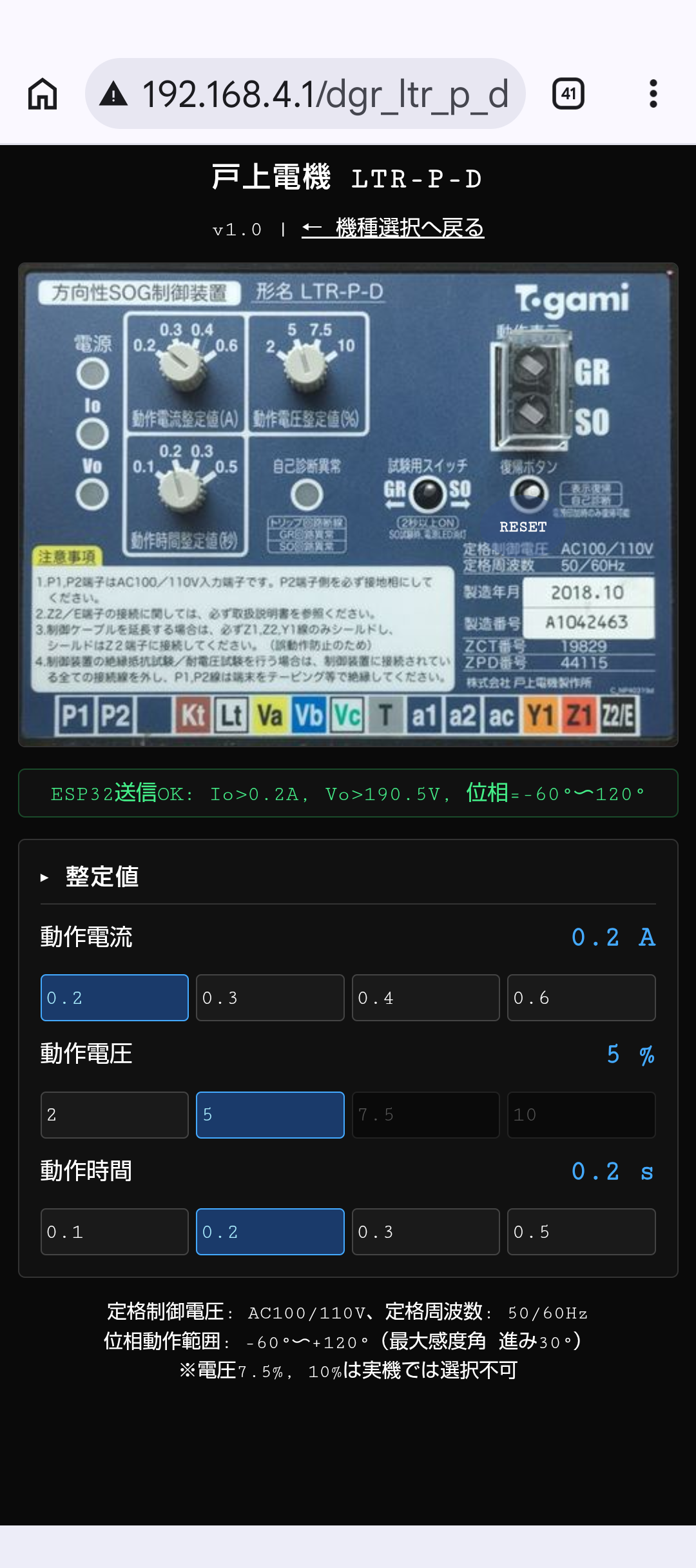

対応機種（2026年6月現在）
以下の機種に対応しています。今後も増やしていく予定です。
その他の機能

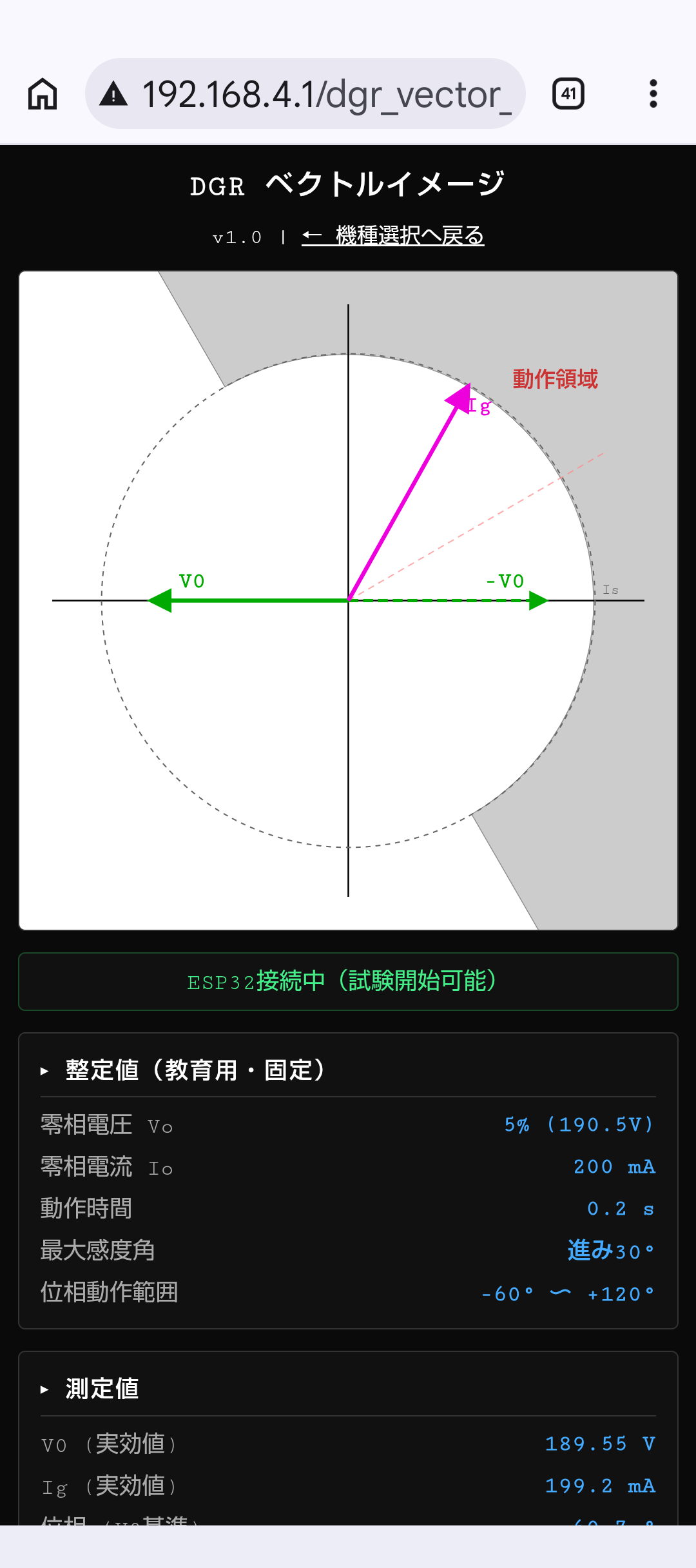

原理理解のためのベクトル図表示
地絡方向継電器（DGR）の動作原理を視覚的に学べるベクトル図表示機能を搭載。 若手への教育にも活用いただけます。

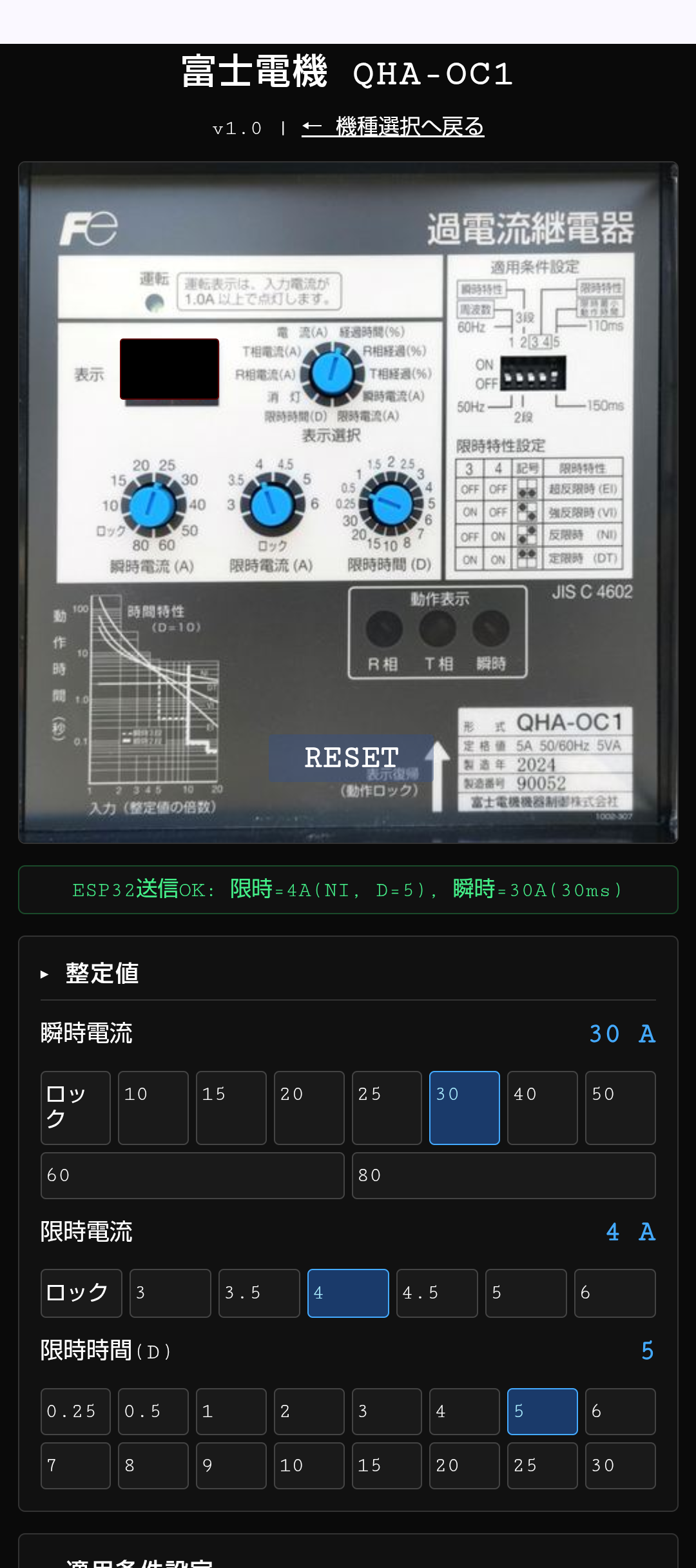

OCRの各種時間特性に対応
過電流継電器（OCR）は、一般的な定限時（DT）・標準反限時（NI）のほか、 強反限時（VI）・超反限時（EI）のIEC規格反限時特性すべてに対応しています。 タイムダイヤル（D）の整定値を変更すれば、特性曲線に沿った動作時間で動作判定します。
個体差の自己校正
CTやアナログ回路の個体差を、テスターやクランプメーターと比較しながらブラウザ上で校正できる仕組みを搭載。 簡単に調整可能です。
WiFi経由のアップデート（OTA）
新機種追加やファームウェア改良があった時、Googleドライブ等で配布される ファイルをダウンロードして、ブラウザの管理画面からアップロードするだけで 本体機能をアップデートできます。お預かり不要。
従来版との比較
| 項目 | 旧版（Bluetooth） | 新版 multi-ry-sim |
|---|---|---|
| iPhone対応 | 非対応 | 対応 |
| Android対応 | 対応 | 対応 |
| 専用アプリ | 必要 | 不要（ブラウザのみ） |
| 対応機種数 | 限定的 | 7機種以上、追加可能 |
| ユーザーによる機種追加 | 不可 | 可能（OTA） |
| 操作練習機能 | あり | あり（充実） |
お譲りについて
個人で製作しているものですが、ご興味のある方にはお譲りしています。 費用は新規で30,000円（税込）、旧版（Bluetooth対応版）をお持ちの方の アップデート改造は10,000円（税込）です。 アップデート改造は、本体を郵送いただければ約1週間で改造してご返送します。
ご希望の方はお問い合わせフォームよりご連絡ください。
WiFi接続可能なスマートフォン・タブレット・PC（iOS、Android、Windows、macOS、いずれも対応）。 操作にはブラウザのみ使用し、専用アプリのインストールは不要です。
日下電気管理事務所（kusa-den.com）
山梨県内および長野県東信地域を中心に電気管理業務を行っています。
